RJ45接口ESD靜電防護方案圖
發(fā)表日期：2020-06-03來源：www.somezy.com瀏覽：2155

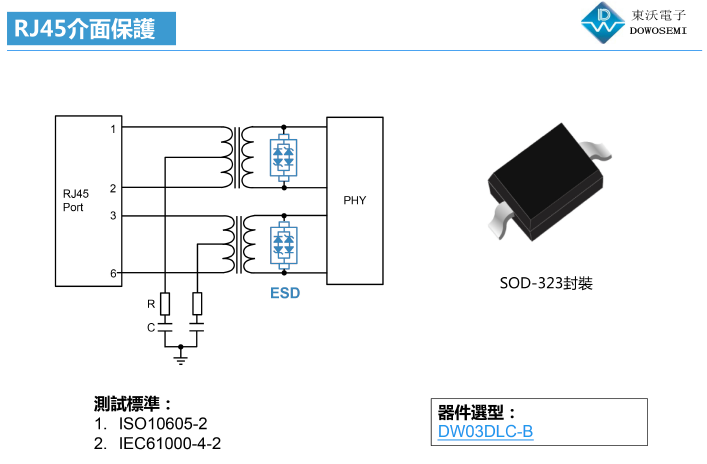

汽車上的RJ45接口ESD靜電防護方案圖：
從RJ45接口ESD靜電防護方案圖中看出，電路保護中選用了兩顆ESD靜電保護二極管：DW03DLC-B，SOD-323封裝，最高工作電壓3.3V，峰值脈沖功率350W，結電容1PF，鉗位電壓19V。有關(guān)RJ45接口ESD靜電防護方案和DW03DLC-B參數特性、說明書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！
